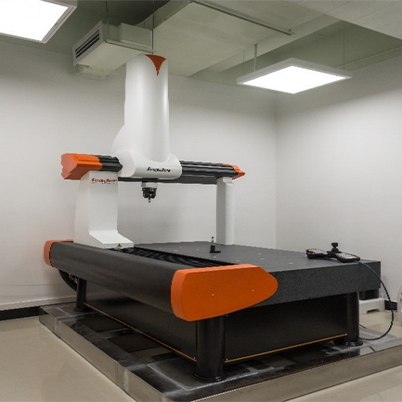

厂家:青岛雷顿 型号:Miracle NC6105-S
仪器简介
功能:在三维可测的空间范围内,能够根据测头系统返回的点数据,通过三坐标的软件系统计算各类几何形状、尺寸。可实现复杂几何元素测量:点、边界点、直线、平面、圆、圆弧、球、圆柱、圆锥、椭圆、键槽、曲线、曲面、圆环;支持IGES文件建模、导出,直接实现逆向工程等更高级测量任务。
优势:基于新一代高稳定性控制系统,并与精度补偿系统进行结合与优化,加上先进的算法,可实现高速、高精度模拟闭环点触式测量;高分辨率金属光栅尺在安装结构上能消除温度变化引起的变形,受温度影响小;高速伺服测量专用控制系统,采用国际先进的64位数字信号处理器为核心,支持国际公差评价;五轴全自动旋转测座,测量角度丰富,A角度±115°,B角度±180°。
主要技术参数
1、测量行程:X-600 mm,Y-1000 mm,Z-500 mm;
2、允许工件尺寸:Wx-700 mm,Wy-110 mm,Wz-600 mm;
3、被测工件最大质量:1000 kg
4、精度指标 (根据GB/T16857.2-1997等同于ISO 10 360测量机国际标准):
(1)最大允许示值误差 E(um):2.3+3.3 L/1000
(2)最大允许探测误差 R(um):2.3
(3)光栅分辨率:0.1μm
(4)最大空间运动速度:600 mm/s
(5)最大空间运动加速度:1000 mm/s²
应用领域
主要应用在模具、汽车制造、航空航天制造、家电制造等行业中的箱体、机架、曲线,曲面等工件的尺寸、形状和型位公差进行精度检测。
